Verbinder und Verlängerungen für 82-mm-Systeme

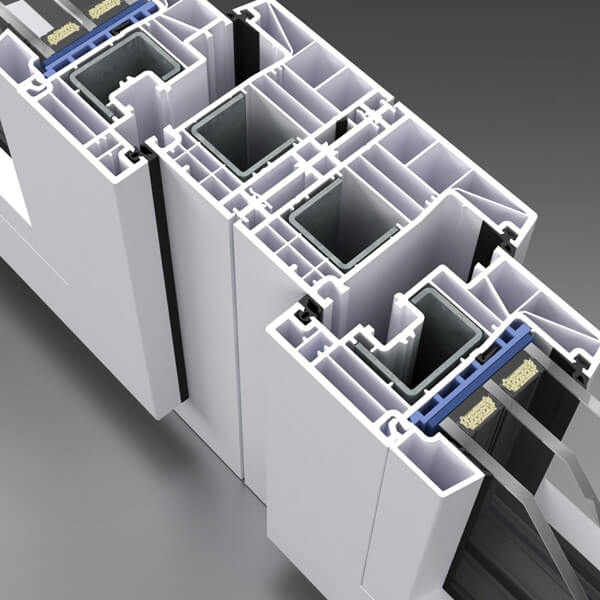

Mini weiß

Symbol: NP8110

Beschreibung: PVC-Profil mit einer Dicke von 2 mm. Mit diesem Element können zwei Fenster oder ein Fenster und ein Balkon miteinander verbunden werden. Der Schalter ist nur in der Farbe Weiß erhältlich.

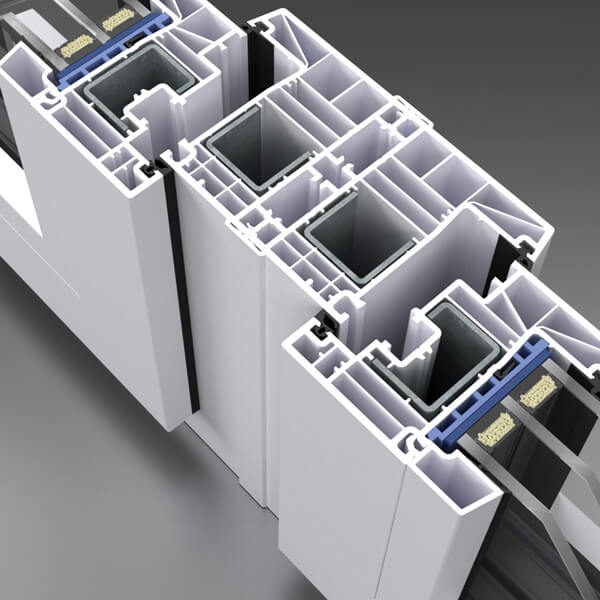

Pilz

Symbol: NP019

Beschreibung: PVC-Profil, mit dem Sie zwei Fenster oder ein Fenster mit einem Balkon verbinden können. Die Dicke des Elements beträgt 2,5 mm. Diese Art von Verbindern kann zum Verbinden von Fenstern mit typischen Abmessungen verwendet werden – solchen, die keine zusätzlichen, weitergehenden Komponenten benötigen, die der Konstruktion eine ausreichende Steifigkeit verleihen. Der Verbinder kann auf jede Furnierfarbe abgestimmt werden – er ist sowohl für den inneren als auch für den äußeren Teil des Fensters in einem farblich abgestimmten Paar erhältlich.

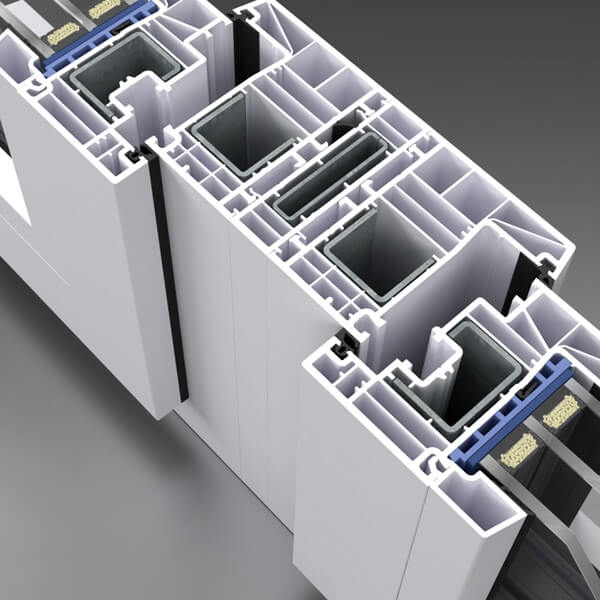

20 mm mit Verstärkung

Symbol: NP8120

Beschreibung: PVC-Profil mit Stahlverstärkung. Dieses Element ist für das Verbinden von Strukturen mit relativ kleinen Abmessungen vorgesehen. Sie bildet mit dem Fensterrahmen eine einzige Ebene. Die Verwendung von Bewehrung gewährleistet die richtige Steifigkeit der Konstruktion.

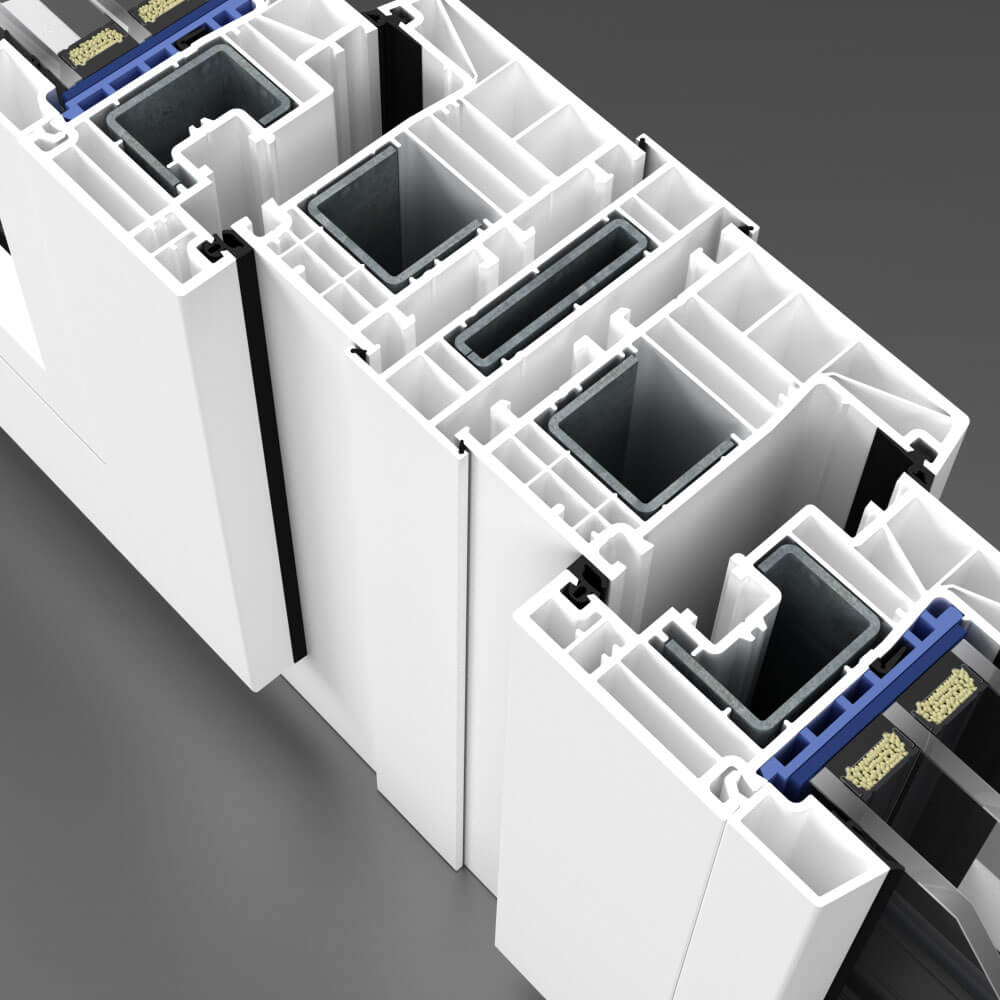

20 mm Dehnungsfuge mit Bewehrung

Symbol: NP8170

Beschreibung: PVC-Profil mit Stahlverstärkung. Dank ihm ist es möglich, Konstruktionen von großer Breite, die aus mehreren Fenstern bestehen, zu verbinden. Dieses Element sollte bei der Verbindung von Fenstern verwendet werden, deren Breite 6 m überschreitet.

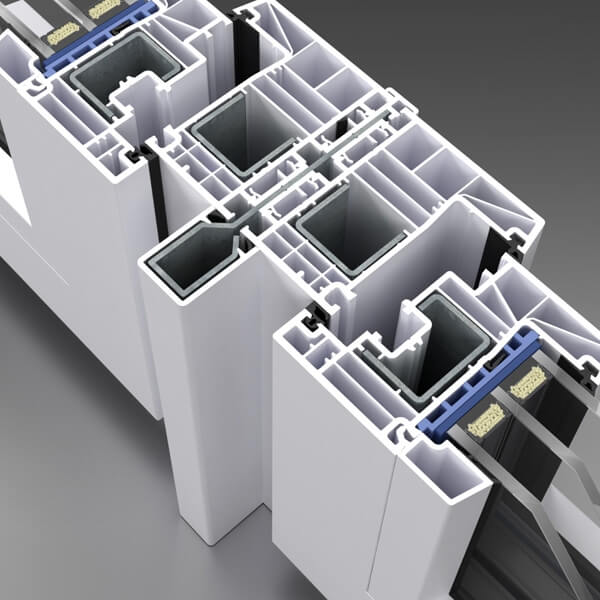

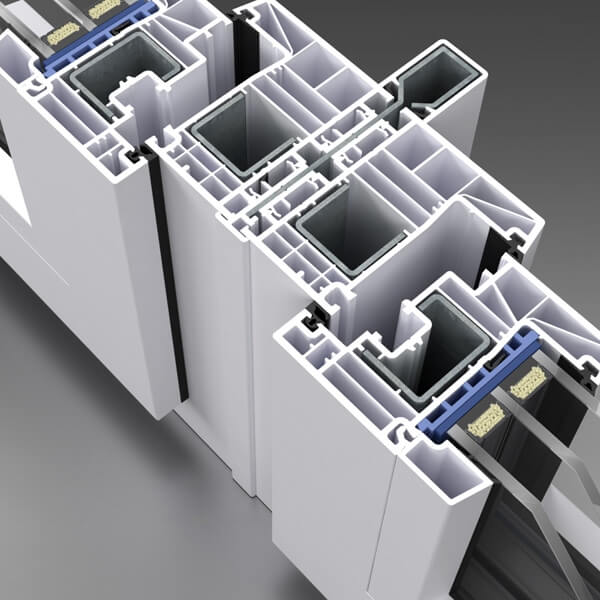

Knochen

Symbol: NP8140

Beschreibung: Stahlprofil mit PVC-Überzug, das die Verbindung von Fenstern mit großen Abmessungen ermöglicht. Für solche Konstruktionen ist die Windeinwirkung ein wichtiger Belastungsfaktor. Beachten Sie, dass der Knochenverbinder am Gebäude befestigt werden muss. Dieses Element bildet keine einheitliche Ebene mit dem Fenster (es steht innen oder außen um 35 mm vor). Die Verwendung dieser Komponente ist bei der Kombination von Türen mit angrenzenden Verglasungen unerlässlich.

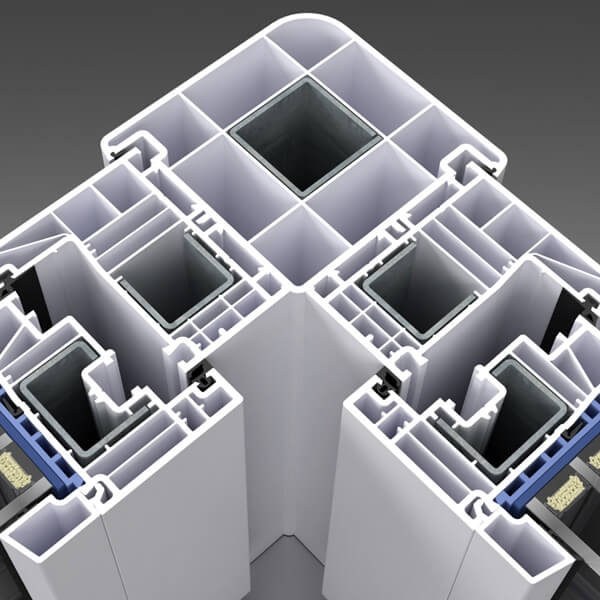

90° mit Verstärkung

Symbol: NP010

Beschreibung: PVC-Profil, das für die Verbindung von Eckfenstern im 90°-Winkel bestimmt ist. Dank der vorhandenen Stahlverstärkung wird eine ausreichende Steifigkeit der Struktur erreicht. Da beim Verbinden von öffenbaren Fenstern die Flügel miteinander kollidieren können, lohnt es sich, nicht nur den Verbinder, sondern auch die Verlängerungen mit einer Breite von mindestens 30 mm zu verwenden.

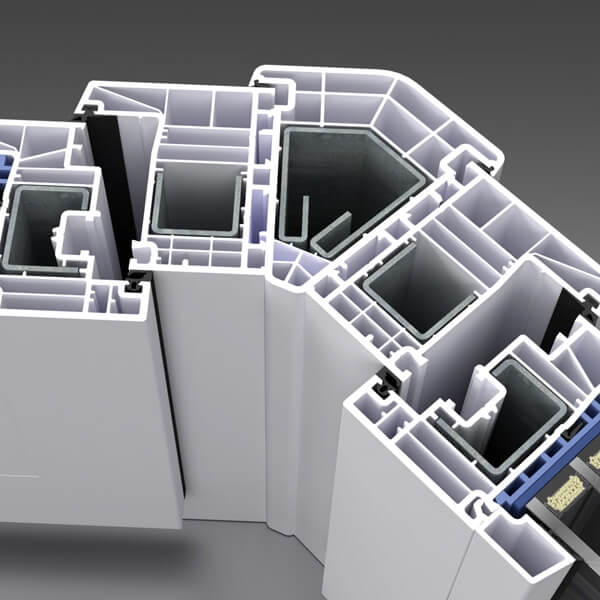

Rohr-Kammer-Rohr mit variablem Anschlusswinkel, mit Verstärkung

Symbol: NP8160

Beschreibung: PVC-Profil, mit dem Sie Fensterkonstruktionen in jedem Winkel von 90° bis 180° verbinden können. Diese Lösung ermöglicht den Einbau von Erkerfenstern, was immer beliebter wird. Das Profil ist mit Aluminium verstärkt.

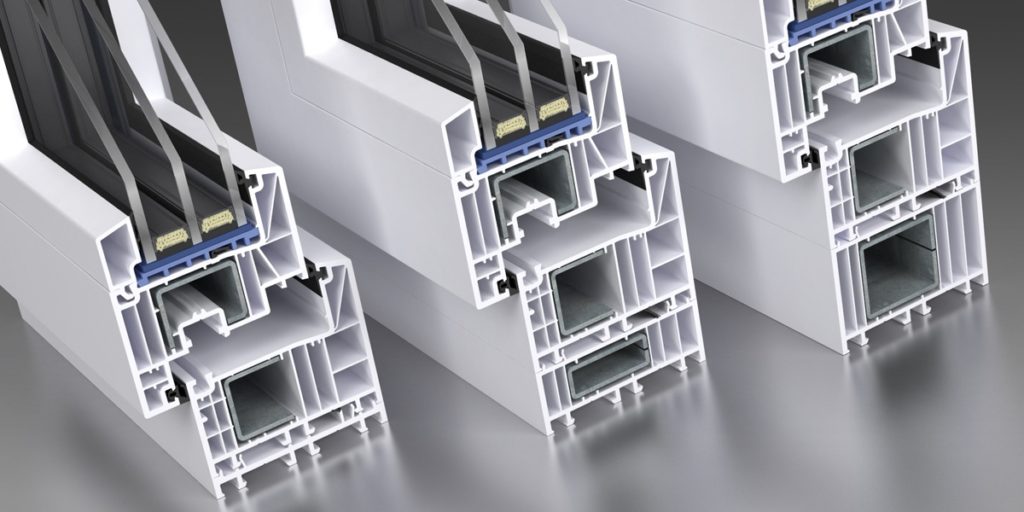

10 mm
(Tiefe 82 mm)

Symbol: NP8200

30 mm mit Verstärkung (Tiefe 82 mm)

Symbol: NP8300

50 mm mit Verstärkung (Tiefe 82 mm)

Symbol: NP8500

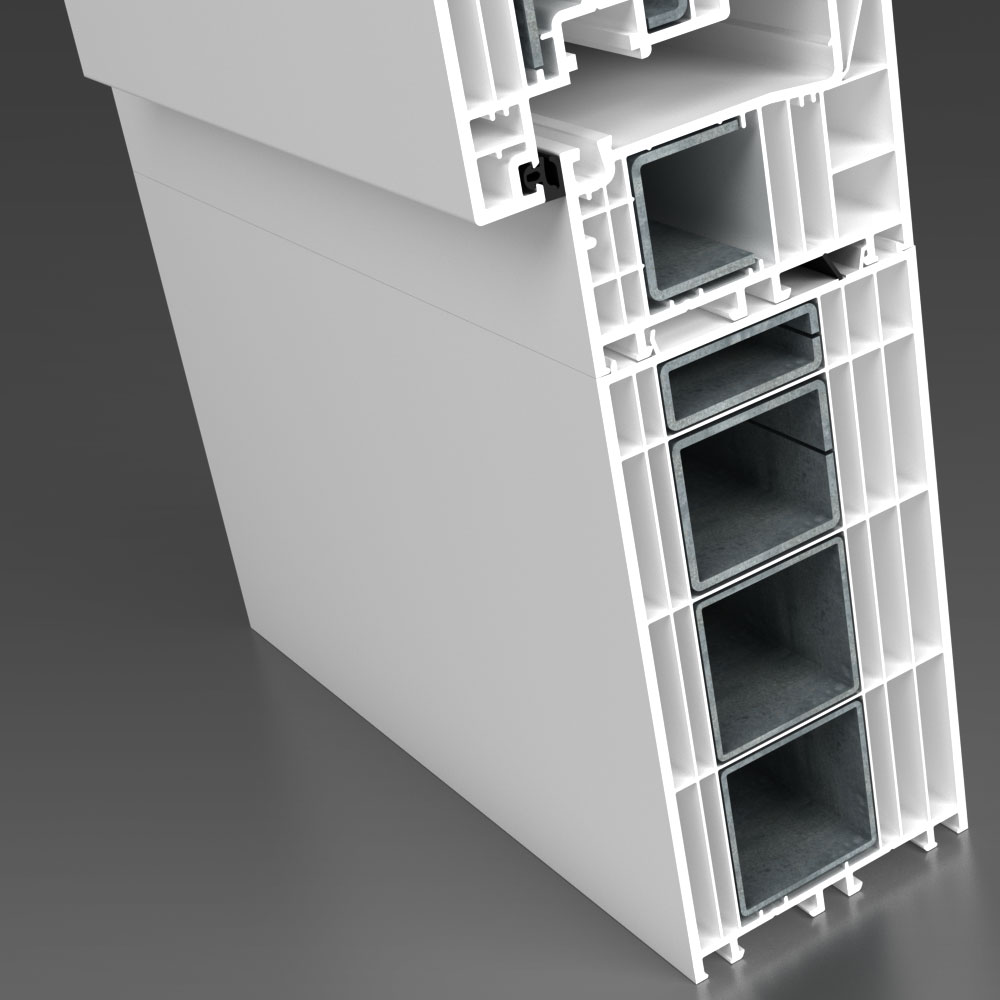

150 mm mit Verstärkung
(Tiefe 82 mm)

Symbol: NP8700

Beschreibung: Profil, mit dem Sie die Breite des Rahmens ändern können. Sie wird manchmal auch verwendet, um die Tiefe der Struktur zu ändern. Dieses Element wird u. a. verwendet für Bei der Montage von Außen-Überfenster-Rollläden unter Styropor-Gehäuse (Hybrid-Rollläden), sowie Rollläden mit von außen sichtbarem Kasten (Außen-Rollläden).

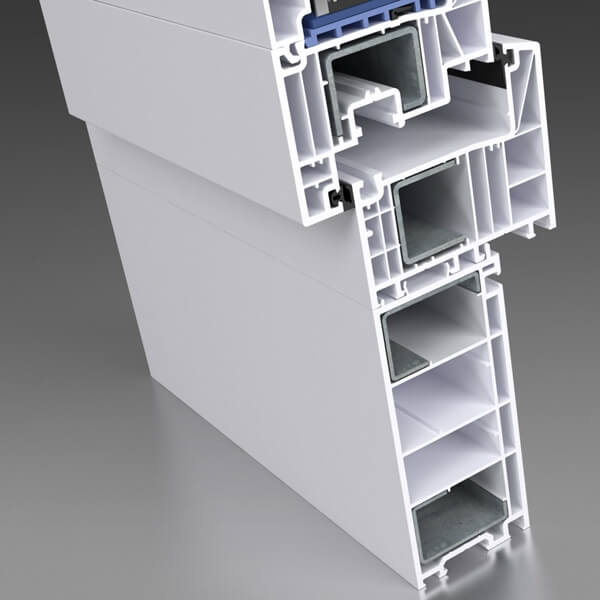

120 mm mit einer Verstärkung
(Tiefe 55 mm)

Symbol: NP328

Beschreibung: Unterbodenverlängerung, die für den Einbau eines Fensterrahmens verwendet wird, wenn der Boden noch nicht fertiggestellt ist. In diesem Fall muss das Fenster ordnungsgemäß unterstützt werden, damit es sich nicht verformt. Die Verlängerung kann in Längsrichtung geschnitten werden, jedoch nur bis zur Höhe der Kammern (32-35 mm, 61-64 mm und 83-86 mm). Dieser Artikel ist nur in weiß erhältlich.

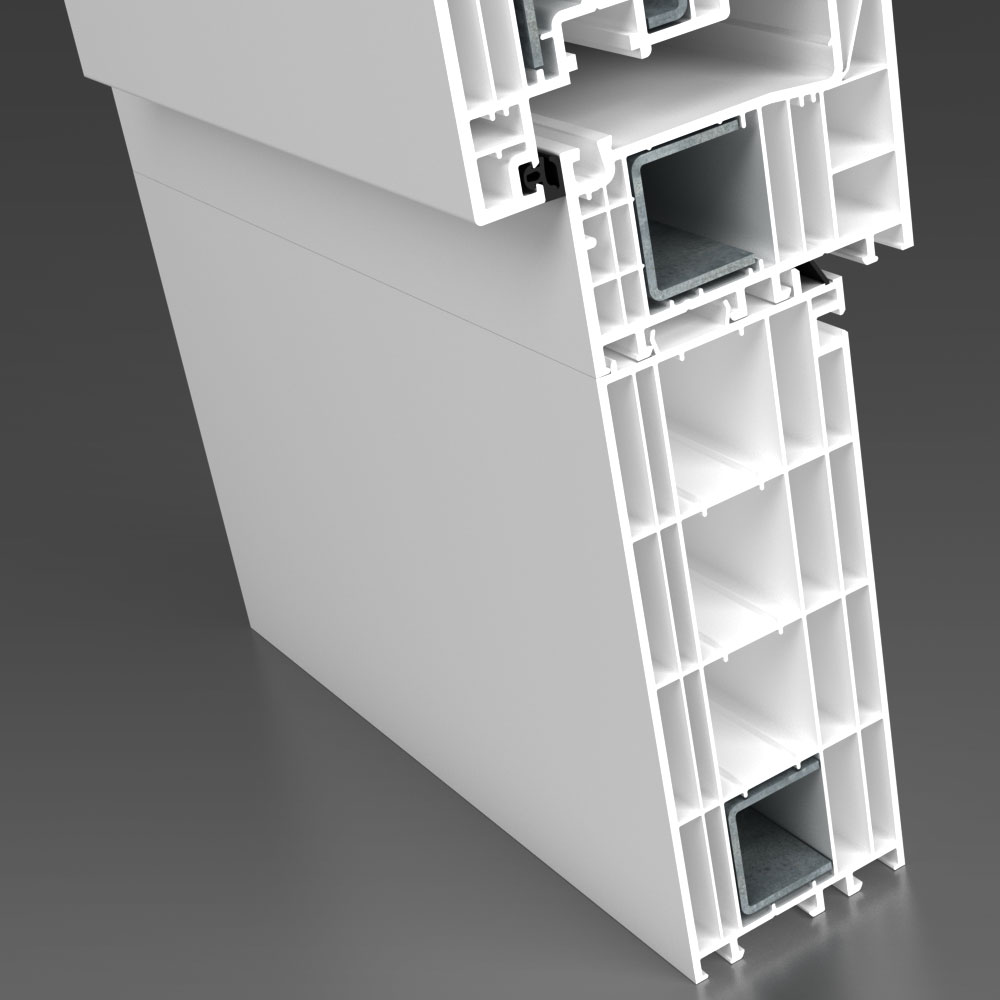

150 mm mit einer Verstärkung
(Tiefe 62 mm)

Symbol: NP8280

Beschreibung: Unterbodenverlängerung, die für den Einbau eines Fensterrahmens verwendet wird, wenn der Boden noch nicht fertiggestellt ist. In diesem Fall muss das Fenster ordnungsgemäß unterstützt werden, damit es sich nicht verformt. Die Verlängerung kann der Länge nach zugeschnitten werden, jedoch nur auf die Höhe der Kammern (37–40 mm, 73–76 mm und 108–111 mm). Dieser Artikel ist nur in weiß erhältlich.

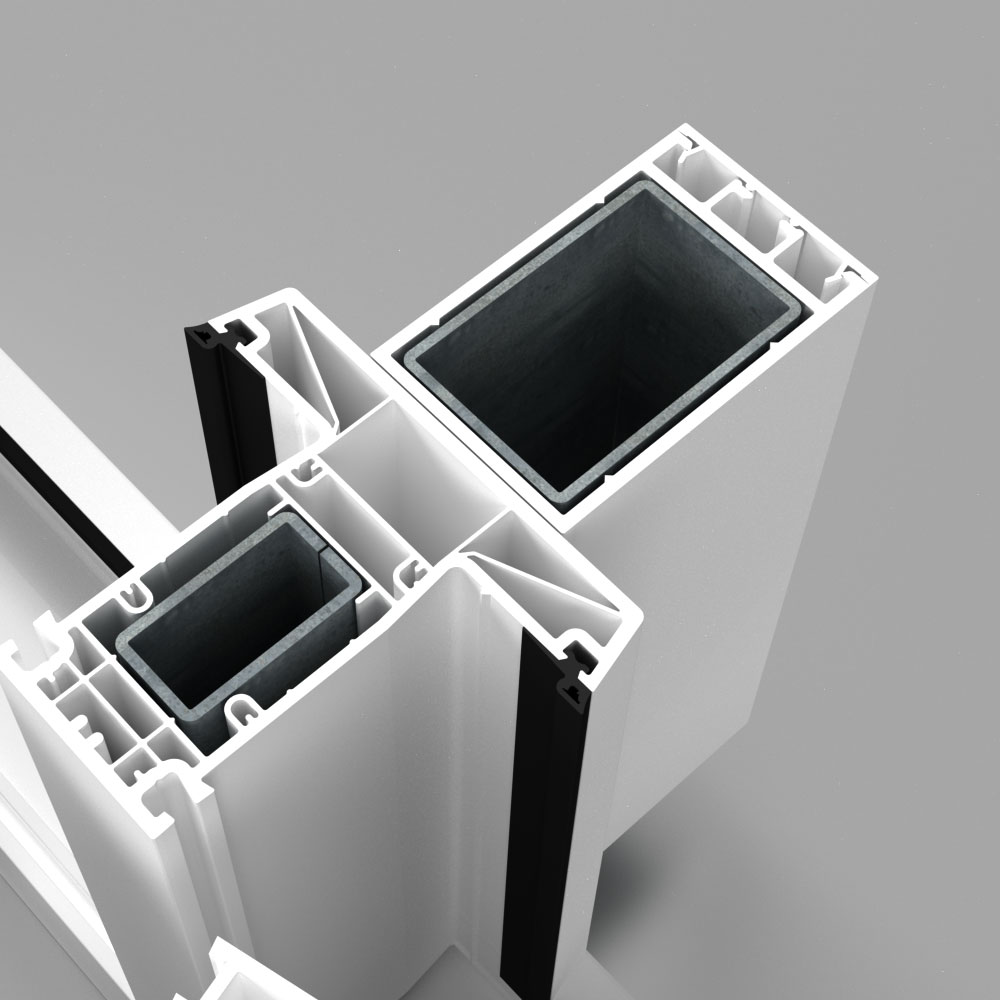

Symbol: NP071

Beschreibung: Stahlprofil mit PVC-Abdeckung, 3 mm dick. Dieses Element wird zur Verstärkung von Fenstern mit großen Abmessungen verwendet. Sie bildet keine einheitliche Ebene mit dem Fenster (sie steht an der Außenseite um 75 mm vor).
